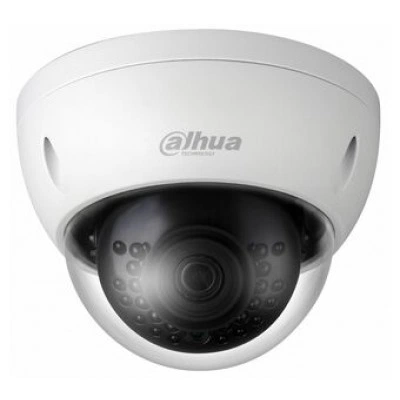

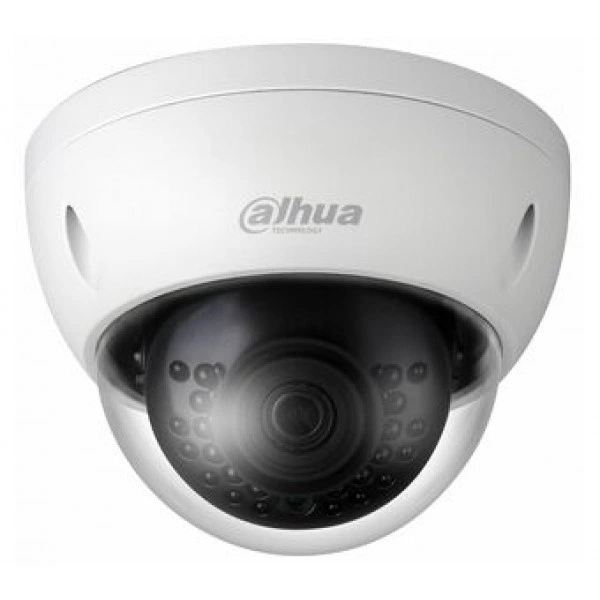

IP-камера DAHUA DH-IPC-HDBW4421EP-0360B

— Купольная IP-видеокамера в антивандальном корпусе имеет разрешение камеры 4 Mп матрица 1/3" CMOS.
— Модель оснащена фиксированным объективом с фокусным расстоянием 3.6 мм и светочувствительностью 0.01лк /F2.0.
— Разрешение и скорость трансляции видео 20 кадр/с при 4M (2560× 1440).
— Дальность ИК-подсветки до 30 метров.
— Функции: WDR, день/ночь (ICR), 3DNR.
— Степень защиты IP67 и IK10.
— Рабочая температура составляет от -40 до +60 градусов.
— Питание видеокамеры
— 12 В или PoE.

Технические характеристики Dahua DH-IPC-HDBW4421EP-0360B

• Тип корпуса

  ?

  По конструктивному исполнению видеокамеры принято делить на несколько типов.
  Корпусная камера – исторически первый тип камер. Обычно камера такого вида используется внутри помещений, для использования на улице необходимо использование термокожуха. В большинстве случаев корпусные камеры поставляются без объективов и без кронштейна для установки камеры.
  Купольная камера имеет корпус в виде полусферы. В большинстве случаев купольные камеры устанавливаются на потолок, но могут устанавливаться и на стену, зачастую для этого нужен специальный кронштейн.
  Цилиндрическая камера, как следует из названия, имеет корпус цилиндрической формы со встроенным объективом, кронштейн для крепления чаще всего является элементом конструктива камеры. Цилиндрические камеры внешнего исполнения очень часто имеют встроенную ИК-подсветку.
  Миниатюрная камера обладает малыми размерами корпуса в виде цилиндра или параллелепипеда, используется чаще всего внутри помещений.

  Купольная
• Сертификат 969
  Да
• Антивандальная

  ?

  Антивандальность камеры означает возможность ее работы даже в случае вандальных действий окружающих, когда действия эти направлены на вывод камеры из строя. Как правило, антивандальность обеспечивается специальным металлическим корпусом и использованием в качестве прозрачного материала полимера, например, поликарбоната. Ни одна камера не может обеспечить стопроцентную защиту от любого воздействия, однако антивандальность позволяет минимизировать вероятность выхода из строя системы видеонаблюдения противоправными действиями. Попутными плюсами таких камер является высокая защищенность от попадания пыли и влаги.

  Да
• Климатическое исполнение

  ?

  Видеокамеры по климатическом исполнению делят на внутренние и внешние (уличные).

  Камеры, предназначенные для установки внутри помещений, могут работать при температурах от 0 до 40 градусов Цельсия при невысоких значениях влажности.

  Уличные же ip-камеры видеонаблюдения имеют пыле и влагонепроницаемые корпуса, обогрев, иногда вентиляцию и способны работать как при очень низких до – 55 градусов Цельсия, так и при достаточно высоких, до + 55 градусов Цельсия температурах.

  Существуют еще камеры, разработанные специально для взрывоопасных, агрессивных сред (шахты, котельные, экспериментальные лаборатории и т.п.), где могут достигаться очень высокие или очень низкие температуры — такие камеры тоже помещаются в специальный кожух.

  Уличное
• Изображение

  ?

  Изображение, выдаваемой видеокамерой, может быть черно-белым или цветным. На данный момент видеокамеры черно-белого изображения практически не используются.

  Цвет иногда дает очень важную дополнительную информацию об объекте наблюдения, например, в случае отслеживания купюр на кассе.

  В общем случае камеры черно-белого изображения обладают более высокой чувствительностью.

  Цветное
• Разрешение камеры

  ?

  Разрешение камеры, строго говоря, характеризует возможность камеры отображать отдельно близко расположенные объекты, а на практике означает возможность отображать мелкие детали изображения, т.е. определяет детализацию изображения камеры. Чем больше у камеры разрешение, тем качественнее получаемое изображение.

  Для IP-камер разрешение изображения определяется числом пикселей в изображении, которое равно произведению количества пикселей по горизонтали на количество пикселей по вертикали. Нужно понимать, что чем выше разрешение IP-видеокамеры, тем выше нагрузка на сеть и больше места занимаем архив.

  4 Mpx
• Размер матрицы

  ?

  Размер матрицы исторически измеряется в "видиконовских" дюймах.

  Видикон - наиболее известная аналоговая передающая трубка круглого сечения. Полезное изображение равно 2/3 диаметра видикона, потому что прямоугольное изображение находится в окружности передающей трубки. Таким образом, матрица размером 1/3 дюйма формирует изображение такого же размера, как и видикон диаметром 1/3 дюйма.

  При равном разрешении, чем больше размер матрицы, тем больше площадь светочувствительного пикселя, и тем выше чувствительность камеры.

  Цветное, 1/3
• Технология матрицы
  CMOS
• Наименование матрицы
  Ex-View HAD
• Сдвиг фильтра (ICR)

  ?

  В цветных камерах с функцией "день/ночь" означает реализацию режима "ночь" при помощи механически убираемого ИК-фильтра. Когда убирается ИК-фильтр, на матрицу попадает большее количество света и светочувствительность камеры повышается. Это также повышает эффективность использования в таких камерах ИК-подсветки. Все это приводит к тому, что механический ИК-фильтр является более предпочтительным вариантом по сравнению с электронным способом реализации режима "ночь".

  Да
• ИК-подсветка

  ?

  Инфракрасная (ИК) подсветка позволяет видеокамере формировать черно-белое изображение в условиях недостаточной освещенности и даже в полной темноте за счет облучения зоны обзора практически невидимыми для человеческого глаза инфракрасными лучами.

  Видимость ИК-подсветки для человеческого глаза зависит от диапазона длин волн, чем больше длина волны, тем менее заметна работа такой ИК-подсветки, однако при этом чувствительность камеры ниже для волн большей длины, т.е. эффективность использования ИК-подсветки снижается.

  Да
• Ночной режим

  ?

  Позволяет повысить чувствительность цветной видеокамеры за счет перехода в черно-белый режим.

  Цветное изображение в матрице формируется за счет цветного фильтра, который нанесен на светочувствительные элементы матрицы. Кроме того, свет на "цветную" матрицу поступает через ИК-фильтр, который обеспечивает адаптированную к человеческому глазу цветопередачу. Оба этих решения отрицательно влияют на чувствительность видеокамеры.

  Ночной режим отключает обработку сигнала цветности, что увеличивает чувствительность примерно 2 раза. В ряде случаев ночной режим реализован также за счет убирания отсекающего ИК-фильтра, что может дать вкупе с электронным отключением цветности увеличение чувствительности в 3-5 раз.

  Да
• Отношение сигнал/шум
  Более 50 Дб
• Компенсация обратной засветки (BLC)

  ?

  Позволяет избежать затемнения объектов наблюдения, находящихся на фоне яркого направленного в объектив света.

  Это осуществляется путем: адаптации коэффициента автоматической регулировки усиления, соответствующего изменения значения выдержки электронного затвора и управления раскрывом автодиафрагмы. Для этого анализируется освещенность либо центральной части кадра, либо, в более дорогих моделях, нескольких выбираемых участках кадра.

  Да
• Автоматическая регулировка усиления (AGC)
  Да
• Автоматический баланс белого (AWB)
  AWB

Объектив

• Тип объектива

  ?

  По возможности изменения значения фокусного расстояния объективы делят на объективы с фиксированным фокусным расстоянием (монофокальные) и объективы с регулируемым фокусным расстоянием (вариофокальные).

  Вариофокальные объективы позволяют адаптировать угол обзора, который определяется фокусным расстоянием, в зависимости от решаемых задач.

  Если у вариофокального объектива ip-камеры видеонаблюдения есть возможность изменять фокусное расстояние дистанционно, то такой объектив называется траснфокатором.

  Фиксированный
• Фокусное расстояние объектива

  ?

  Фокусное расстояние является основной характеристикой объектива и определяет угол обзора видеокамеры, измеряется данная характеристика в мм. Чем больше значение фокусного расстояния, тем меньше угол обзора. Типичные значения фокусных расстояний для систем видеонаблюдения составляют от 2,8 мм, что соответствует примерно 90° по горизонтали, до 12,0 мм, что соответствует примерно 20° по горизонтали.

  Корпусная, 3.6

Сеть

• Метод сжатия изображения
  H.264
• Наличие Wi-Fi

  ?

  Некоторые IP-камеры имеют возможность передачи изображения на сетевой видеорегистратор (NVR) по радиоканалу, используя стандарты передачи потоков цифровых данных по радиоканалу Wi-Fi.

  Основной плюс такого решения очевиден – нет необходимости в проводном соединении между камерой и NVR. Это позволяет относительно свободно менять расположение камеры и осложняет для злоумышленников обнаружение NVR.

  Очень часто камеры с Wi-Fi iиспользуются в том случае, когда ремонт помещения уже закончен и нет возможности изменить топологию инфраструктуры локальной сети.

  Необходимо понимать, что в любом случае камеру нужно питать от электросети, и совсем без проводов не обойтись. Также необходимо учитывать сложность построения систем видеонаблюдения на основе камер с Wi-Fi при большом количестве камер и значительном расстоянии между камерами и NVR.

  Нет
• Сетевые протоколы
  IPv4/IPv6, HTTP, HTTPS, 802.1x, Qos, FTP, SMTP, UpnP, SNMP, DNS, DDNS, NTP, RTSP, RTP, TCP, UDP, IGMP, ICMP, DHCP, PPPoE
• Возможность многопотоковой передачи
  Двойная потоковая передача

Общие характеристики

• Управление PTZ

  ?

  Для PTZ-камер ( от английской аббревиатуры Pan Tilt Zoom - панорамирование/наклон/зум) возможно удаленное управление направлением обзора камеры и углом обзора, в частном случае - углом обзора.

  Управление камерой может осуществлять или оператор, или заранее заданная программа. PTZ-камеры обычно существенно дороже неуправляемой камеры, однако возможности управления направлением и углом обзора делают их в ряде случаев незаменимыми, например, при отслеживании с максимальным приближением перемещающихся объектов.

  Нет
• Интерфейс USB
  Нет
• Вход для SD - карт
  Нет
• Питание видеокамеры

  ?

  В большинстве случае камеры видеонаблюдения питаются от 12 вольт постоянного тока. Реже встречаются варианты питания от 24 и 220 вольт переменного тока. Как правило, от таких напряжений запитываются более мощные наружные камеры с целью уменьшения потерь на трассе. Иногда встречаются комбинированные варианты питания.

  Довольно часто для питания IP-камер используют технологию PoE (Power over Ethernet), позволяющую передавать питание по сигнальному кабелю – витой паре, что упрощает общую систему кабельного хозяйства системы видеонаблюдения. На данный момент распространены стандарты 802.3af-2003 и 802.3at-2009, которые отличаются передаваемой мощностью, 15,4 и 25,5 Вт соответственно.

  12 В, PoE

Камера

• Матрица
  Матрица CMOS 4 Mп диаметром 1/3" с прогрессивной разверткой
• Количество эффективных пикселей
  2688 (Г)x1520 (В)
• Система сканирования
  Прогрессивная
• Скорость электронного затвора
  Авто/ручной, 1/3 (4)~1/100000 с
• Мин. освещение
  0,01 люкс при F2.0 (цветное изображение), 0 люкс при F2.0 (при включенной ИК-подсветке)
• Соотношение «сигнал-помеха
  Более 50 дБ
• Видеовыход
  Нет данных

Функции камеры

• Инфракрасные светодиоды с макс. дальностью действия
  30 м
• День-Ночь
  Авто (с обрезающим ИК-фильтром)/цветной/черно-белый
• Компенсация заднего света
  BLC/HLC/WDR (120 Дб)
• Баланс белого
  Авто/вручную
• Регулировка усиления
  Авто/вручную
• Шумоподавление
  3D
• Маска конфиденциальности
  До 4 областей

Объектив

• Фокусное расстояние
  3,6 мм
• Макс. раскрытие диафрагмы
  F2.0 (F2.0/F2.0)
• Регулировка фокуса
  Вручную
• Угол обзора
  H: 84°/106°/56°
• Тип объектива
  Фиксированный объектив
• Тип крепления
  Со встраиванием в панель

Видео

• Стандарт сжатия
  H.264/H.264B/H.264H/MJPEG
• Разрешение
  4 Мп (2560?1440)/3 Мп (2304?1296)/1080P (1920?1080)/720P (1280?720)/D1 (704?576/704?480)/CIF (352?288/352?240)
• Частота кадров
  Основной поток 4 Мп (1–20 кадр/с)/3 Мп (1–25/30 кадр/с) (при выключенном WDR), Дополнительный поток D1/CIF (1–25/30 кадр/с), Третий поток 720P (1–5/8 кадр/с) (при включенном WDR)720P (1–18/2 кадр/с) (при выключенном WDR)
• Скорость передачи данных
  H.264: 32 кбит/с – 10 Мбит/с
• Режим коридора
  Есть

Аудио

• Стандарт сжатия
  Нет данных
• Интерфейс
  Нет данных

Интеллектуальные функции

• Функция интеллектуального обнаружения
  Растяжка, Вторжение, Изменение сцены, Обнаружение лиц

Сеть

• Ethernet
  RJ-45 (10/100Base-T)
• Wi-Fi
  Нет данных
• Протокол
  IPv4/IPv6, HTTP, HTTPS, SSL, TCP/IP, UDP, UPnP, ICMP, IGMP, SNMP, RTSP, RTP, SMTP, NTP, DHCP, DNS, PPPOE, DDNS, FTP, IP Filter, QoS, Bonjour
• Совместимость
  ONVIF PSIA CGI
• Макс. количество пользователей
  20 пользователей
• Смартфоны
  iPhone, iPad, Android, Windows Phone

Вспомогательные интерфейсы

• Слот памяти
  Нет данных
• RS485
  Нет данных
• Сигнал тревоги
  Нет данных
• Пассивный инфракрасный датчик движения
  Нет данных

Общие Сведения

• Питание
  12 В пост. тока, через сеть Ethernet (PoE, по протоколу 802.3af)
• Потребление электроэнергии
  Макс. 4 Вт
• Условия эксплуатации
  -40 – 60 °C, менее 95% отн. влажности
• Степень защиты от проникновения загрязнений
  IP67
• Антивандальная защита
  IK10

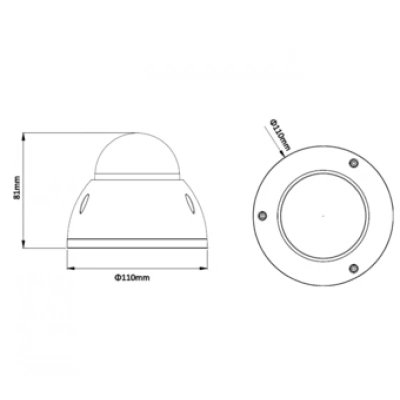

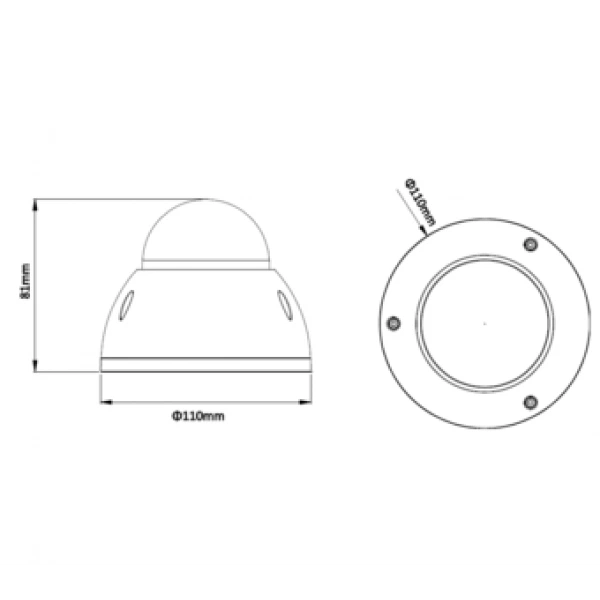

• Размеры
  O 110 мм ? 81 мм
• Вес
  0,33 кг (с упаковкой 0,47 кг)
