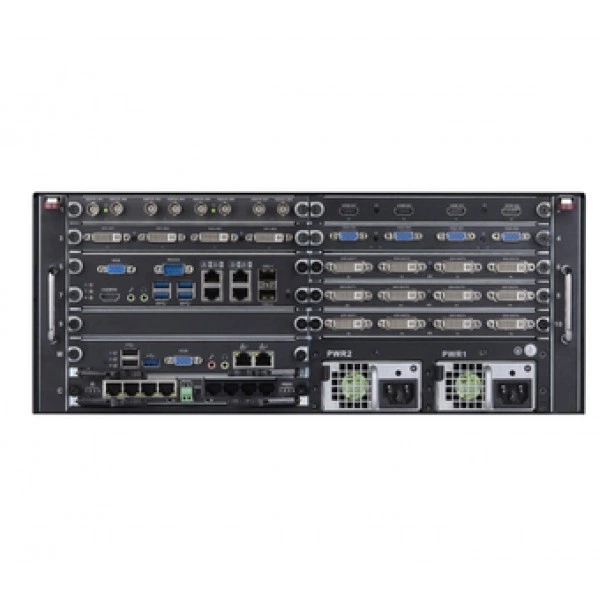

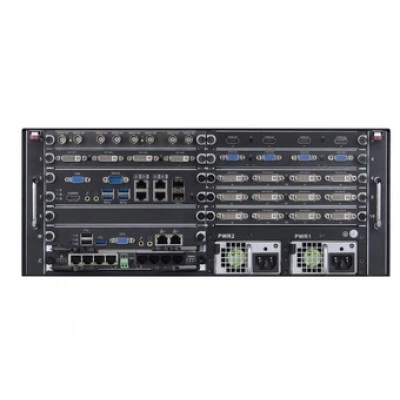

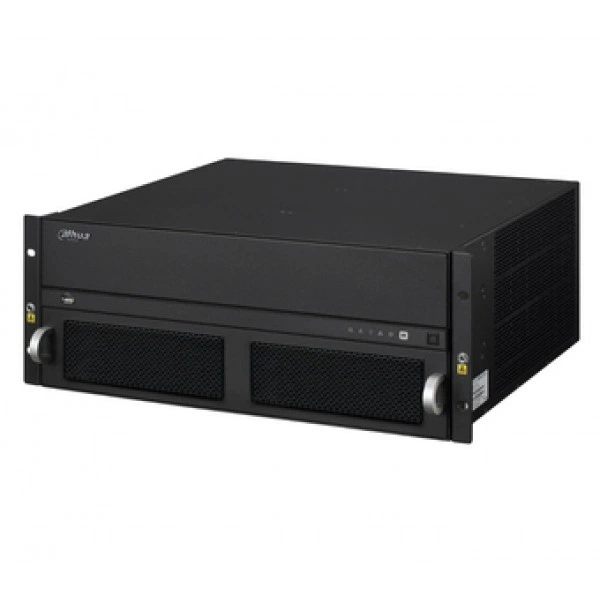

DAHUA M70-4U-E

— Матричная система 4U, монтаж в 19” стойку.
— Поддерживаемое разрешение 80кн@1080P или 320кн@D1. поддерживаемое разрешение 80кн@4K или 320кн@1080P или 720кн@720P или 1500кн@D1.
— Кодирование H.265 при разрешении 320кн@1080P.
— Поддержка 240кн@D1 нестандартных потоков.
— Раскладка до 60 окон.
— Поддержка аналогового/цифрового сигналов, SD/HD сигналов, несжатого цифрового сигнала.
— 6 RJ-45 гигабитных интерфейсов.
— Протоколы: TCP/IP/RTP/RTSP/RTCP/TCP/UDP/DHCP/PPPoE.
— Удалённое управление, автонастраиваемый VGA порт.
— Питание AC 200 ~ 240В.
— Размеры: 4U, 482.6мм × 496мм × 177.8мм.

Система

• Главный процессор
  Четырехъядерный  встроенный микропроцессор
• Операционная система
  ВнедренныйLINUX
• Шина
  PCI-E
• Слот
  10 слотов сервисных карт
• Мэйнфреймов
  Блок питания (резервный блок питания опционально), главный пульт управления, плата управления, PCI-E шина задней панели, смарт-контролируемой температурного вентилятора
• Видеовходная карта
  Max. 10
• Видеовыходная карта
  Max. 10

Видеовход

• DH-VEC0404HD-M70(DVI-I)Интерфейс
  4ch DVI-I
• DH-VEC0404HD-M70(DVI-I)Формат кодирования
  H.264/MPEG4
• DH-VEC0404HD-M70(DVI-I)Способность кодирования
  4ch@1080P, поддержка резолюции: 1080P/720P/UXGA/ SXGA+ /SXGA/XGA/SVGA/VGA
• DH-VEC0404HH-M70(HDMI)Интерфейс
  4ch HDMI
• DH-VEC0404HH-M70(HDMI)Формат кодирования
  H.264/MPEG4
• DH-VEC0404HH-M70(HDMI)Способность кодирования
  4ch@1080P, поддержка резолюции: 1080P/720P/UXGA/ SXGA+ /SXGA/XGA/SVGA/VGA
• DH-VEC0404HV-M70(VGA)Интерфейс
  4ch VGA
• DH-VEC0404HV-M70(VGA)Формат кодирования
  H.264/MPEG4
• DH-VEC0404HV-M70(VGA)Способность кодирования
  4ch@1080P, поддержка резолюции: 1080P/720P/UXGA/ SXGA+ /SXGA/XGA/SVGA/VGA
• DH-VEC3204FB-M70(CVBS)Интерфейс
  32ch BNC (1.0Vp-p, 75Ω)
• DH-VEC3204FB-M70(CVBS)Формат сигнала
  NTSC/PAL self-adaptive
• DH-VEC3204FB-M70(CVBS)Формат кодирования
  H.264/MPEG4
• DH-VEC3204FB-M70(CVBS)Способность кодирования
  32ch@D1
• DH-VEC3204FB-M70(CVBS)Порты видео и аудио
  2 RS485 порта
• DH-VEC0804HC-M70(HDCVI)Интерфейс
  8ch BNC (1.0Vp-p, 75Ω)
• DH-VEC0804HC-M70(HDCVI)Формат сигнала
  HDCVI (аудио / видео / управление)
• DH-VEC0804HC-M70(HDCVI)Формат кодирования
  H.264/MPEG4
• DH-VEC0804HC-M70(HDCVI)Способность кодирования
  8ch@1080P
• DH-VEC0804HS-M70(HD-SDI)Интерфейс
  8ch BNC (1.0Vp-p, 75Ω)
• DH-VEC0804HS-M70(HD-SDI)Формат сигнала
  HD-SDI, 1.485Gbps
• DH-VEC0804HS-M70(HD-SDI)Формат кодирования
  H.264/MPEG4
• DH-VEC0804HS-M70(HD-SDI)Способность кодирования
  8ch@1080P
• DH-VEC0804HS-M70(HD-SDI)Порты видео и аудио
  2 RS485 порта
• Сетевое видео Стандарт кодирования
  H.264/MPEG4/ONVIF/PISA
• Сетевое видео Протокол передачи
  TCP/UDP/RTP/RTSP/RTCP
• Сетевое видео Поддержка устройств
  IPC, DVR, NVR, NVS
• Сетевое видео Видео резолюции
  1080P/UXGA/720P/D1/HD1/2CIF/CIF/QCIF

Видео выход

• DH-VDC0404UD-M70(DVI)Способность декодирования
  4ch@12MP(20fps)/4ch@4K/32ch@1080P/64ch@720P/128ch@D1
• DH-VDC0404UD-M70(DVI)Интерфейс
  4ch DVI-D
• DH-VDC0404UD-M70(DVI)H.265
  4ch@1080P H.265 decoding
• DH-VDC0404UD-M70(DVI)Резолюция
  4000*3000@15fps,3840*2160@30fps,1920*1080@60fps, 1280*1024@60fps,1280*720@60fps, 1024*768@60fps
• DH-VDC0404UD-M70(DVI)Раскол
  1/4/6/8/9/16 (Обновлено в ближайшее время)

Память

• DH-VS0201R-M70(RAID Карта)Способность хранения
  2 шт устройство хранения данных SAS, поддержка 48 4T жестких дисков
• DH-VS0201R-M70(RAID Карта)Интерфейс
  2ch mini SAS
• DH-VS0201R-M70(RAID Карта)Рейд
  RAID0/ RAID1/ RAID5/ RAID6/ RAID10

Матричный коммутатор

• Видеовход
  Аналоговые камеры, цифровые камеры, IPC, DVR, NVS, NVR и т.д.
• IP HD Матричный коммутатор
  2048 IP вход 160ch@1080p, 320ch@720p, 640ch@D1

Видеостена

• карты декодирования видеостена Сращивание Сращивание
  Поддержка видео-стены сплайсинга (не более 40 единиц ЖК-дисплей)
• карты декодирования видеостена Сращивание Видеостена
  Поддержка Сращивания  / Слияния / Использование роуминга / оверлея
• карты декодирования видеостена Сращивание Источник входного сигнала
  HD/SD, Цифровой / аналоговый (поддержка ввода микрофона)
• карты декодирования видеостена Сращивание Выходной порт
  DVI
• карты декодирования видеостена Сращивание Режим управления
  Локальное меню Operate/PC клиент-End/сетевой клавиатуры

Сеть

• Интерфейс
  6 RJ-45 портов (10/100/1000M), 2 в материнскую плату и 4 в контрольной панели
• Серийный порт
  4 RS232 порта (4 RJ45), для консоли управления и 1 порта RS485
• USB
  2 USB2.0, 1 USB3.0

Среда

• Источник питания
  DC48V, 47-63Hz AC 100~120V / 200~240V
• Энергоемкость
  600W
• Рабочая среда
  -10°C ~+50°C / 10~90%RH / 86~106kpa
• Размер блока
  4U, 482.6mm×496mm×177.8mm(W×D×H)
• Вес
  25Kg (полностью настроенный)
